Opis
![](https://sklep.rtks.pl/wp-content/uploads/2019/10/198-768x482.jpg)
Tworzenie map nowej generacji
Firma DJI stworzyła swoją technologię dronów na nowo, rewolucjonizując swoje systemy, by osiągnąć nowy standard w dokładności – Phantom 4 RTK oferuje swoim klientom dane dokładne co do centymetra, jednocześnie wymagając mniej punktów kontrolnych na ziemi.
![](https://sklep.rtks.pl/wp-content/uploads/2019/10/199-768x512.jpg)

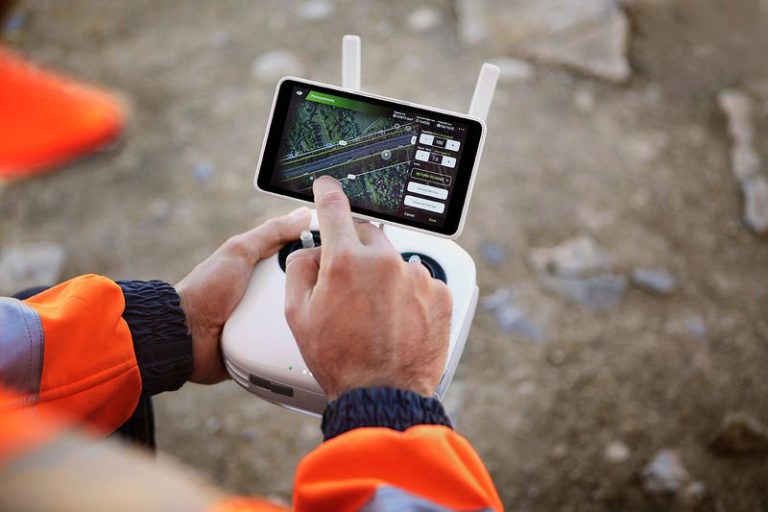

System pozycjonowania o wysokiej jakości
Nowy Phantom 4 Pro V2.0 posiada system transmisji OcuSync, który wspiera automatyczną zmianę częstotliwości, umożliwia połączenie z DJI Goggles bezprzewodowo oraz zwiększa zasięg transmisji do 4 km. Zastosowanie nowego systemu napędowego (śmigieł i regulatorów) pozwoliło na zmniejszenie poziomu hałasu o 60%. Usprawniony system wykrywania przeszkód pozwala na wykrywanie ich już od 30 m.Nowy, zintegrowany z Phantom 4 moduł RTK zapewnia dane w czasie rzeczywistym wyświetlane z dokładnością co do centymetra. Tuż pod odbiornikiem RTK zainstalowany jest moduł GNSS, którego celem jest utrzymanie stabilności lotu w obszarach ze słabym sygnałem, jak np. gęsto zabudowane miasta. Dzięki połączeniu obu modułów, Phantom 4 RTK jest w stanie zapewnić bezpieczny lot, jednocześnie umożliwiając pobieranie bardzo precyzyjnych danych, używanych podczas dokładnych pomiarów, tworzenia map oraz inspekcji.
Dostosuj Phantom 4 RTK do swoich potrzeb, dzięki możliwości podłączenia systemu pozycjonującego do stacji mobilnej D-RTK 2, NTRIP (przez protokół internetowy), klucz 4G lub hotspot WiFi. Możesz również zachować dane satelitarne, by użyć je później do PPK (Post Processed Kinematics).
![](https://sklep.rtks.pl/wp-content/uploads/2019/10/200-768x388.jpg)
Zbierz dokładne dane za pomocą TimeSync
Wykorzystaj w pełni moduły pozycjonujące Phantom 4 RTK za pomocą TimeSync, który został stworzony, by ciągle dostosowywać aparaturę sterująca, kamerę oraz moduł RTK. Dodatkowo TimeSync zapewnia każdemu zdjęciu dokładne metadane i poprawia pozycjonowanie danych do centrum CMOS, optymalizując dzięki temu wyniki fotogrametrycznych metod i pozwalając zdjęciom uzyskać dane pozycjonujące z dokładnością co do centymetra.
![](https://sklep.rtks.pl/wp-content/uploads/2019/10/204.jpg)
Precyzyjny system zdjęciowy
Uchwyć najlepszą zdjęcia za pomocą 1-calowego sensora CMOS z mocą 20 megapikseli. Mechaniczna migawka sprawa, że tworzenie map lub zbieranie danych stanie się nieprzerwane i bezproblemowe, jako że Phantom 4 RTK jest w stanie poruszać się i robić zdjęcia jednocześnie bez ryzyka rozmycia. Dzięki wysokiej rozdzielczości, Phantom 4 RTK może uzyskać GSD rzędu 2.74 cm latając na wysokości 100 metrów. By zapewnić każdemu Phantomowi 4 RTK wysoką dokładność, każdy obiekt kamery przechodzi dokładną kalibrację, gdzie promieniowe oraz statyczne zniekształcenia są mierzone. Te parametry zniekształcenia są zapisywane w metadanych każdego zdjęcia, pozwalając oprogramowaniu dostosować je do perfekcji.
![](https://sklep.rtks.pl/wp-content/uploads/2019/10/205-768x408.jpg)

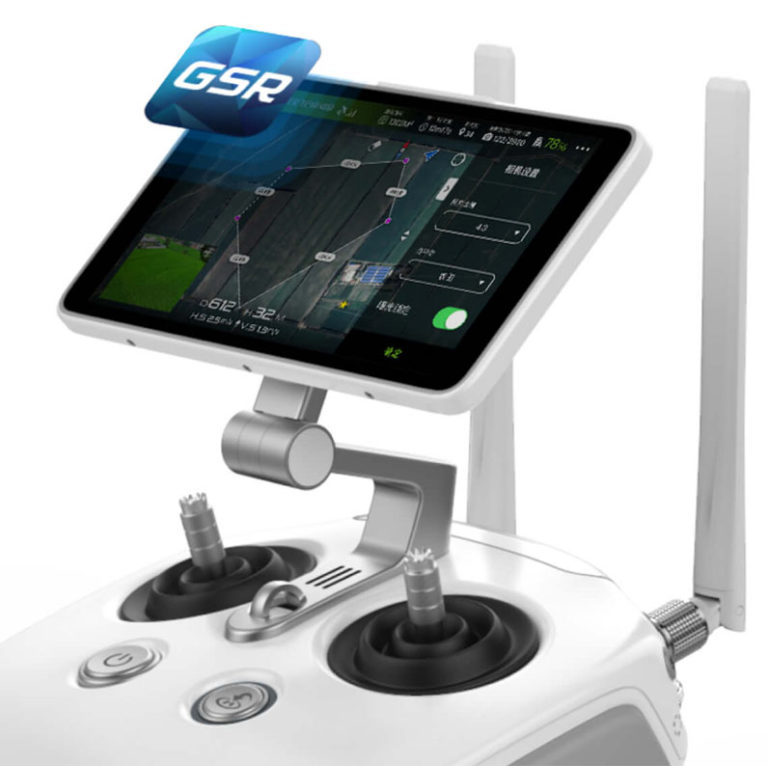

Dedykowana aplikacja do planowania lotu
Nowa aplikacja DJI GS RTK oraz aparatura sterująca z wbudowanym ekranem zapewniają użytkownikom wygodną kontrolę podczas lotu oraz zbierania danych. Aplikacja GS RTK pozwala inteligentnie kontrolować Phantom 4 RTK za pomocą dwóch trybów planowania – fotogrametrycznych oraz Waypoint. Bardziej tradycyjny tryb sterowania dronem jest również dostępny. Dzięki wbudowanemu, ultra-jasnemu 5.5 calowemu ekranowi HD piloci mogą wyraźnie widzieć i planować loty.
![](https://sklep.rtks.pl/wp-content/uploads/2019/10/206-768x766.jpg)

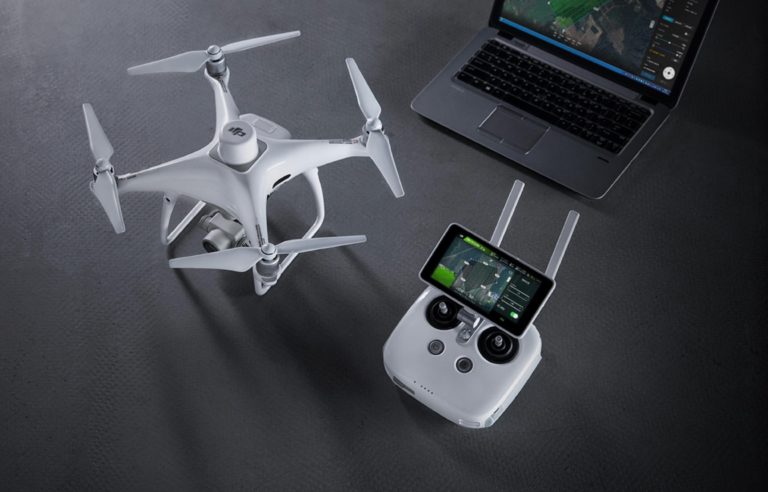

Dostęp do oprogramowania
Piloci obeznani w programach innych firm dla dronów DJI mogą podłączyć kompatybilne urządzenie z systemem Android lub iOS, by zainstalować dowolną aplikację, która pozwoli jeszcze bardziej wykorzystać moc Phantom 4 RTK.
![](https://sklep.rtks.pl/wp-content/uploads/2019/10/207-768x492.jpg)

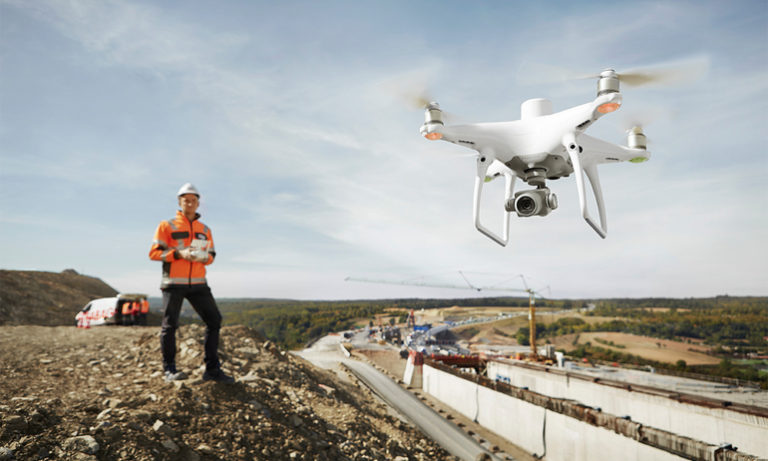

System transmisji OcuSync
Ciesz się pewną transmisją obrazu w HD aż na odległość 5 km, co idealnie sprawdzi się podczas tworzenia map dużych obszarów (w terenie wolnym od zakłóceń, CE).
![](https://sklep.rtks.pl/wp-content/uploads/2019/10/202-768x461.jpg)
W zestawie
Phantom 4 RTK
Aparatura sterująca
Cztery pary śmigieł
Ładowarka z kablem AC
Akumulator 5870 mAh – 2 sztuki
Akumulator do aparatury
Hub ładowania 3 akumulatorów
Hub ładowania 2 akumulatorów do aparatury
Blokada gimbala
Karta microSD (16 GB)
Walizka transportowa
Kabel Micro USB
Klucz sprzętowy
Kabel USB-C OTG
Kabel USB-C
Specyfikacja
OGÓLNE
Masa startowa | 1391 g |
---|---|
Przekątna | 350 mm |
Maks. pułap n.p.m | 6000 m |
Maks. prędkość wznoszenia | 6 m/s (lot automatyczny); 5 m/s (kontrola manualna) |
Maks. prędkość opadania | 3 m/s |
Maks. prędkość | 50 km/h (P-mode) 58 km/h (A-mode) |
Maks. czas lotu | Ok. 30 minut |
Temp. pracy | 0° – 40℃ |
Częstotliwość | 2.400 GHz – 2.483 GHz |
Moc transmisji (EIRP) | 2.4 GHz CE:< 20 dBm |
Dokładność zawisu | RTK włączone i działające poprawnie: Pionowo:±0.1 m;Poziomo:±0.1 m RTK wyłączone: Pionowo:±0.1 m(z sys. pozycjonowania ); ±0.5 m(z pozycjonowaniem GNSS) Poziomo:±0.3 m(z sys. pozycjonowania); ±1.5 m(z pozycjonowaniem GNSS) |
Pozycjonowanie obrazu | Pozycja punktu centralnego kamery jest zależna od środka wbudowanej anteny D-RTK w punkcie znajdującym się we współrzędnych od punktu centralnego (x=36, y=0, z=192 mm), pozycja ta jest już nakładana na współrzędne obrazu w danych Exif (x – oś do przodu, y – oś w prawo, z – oś w dół). |
FUNKCJE MAPOWANIA
Dokładność mapowania ** | Dokładność mapowania spełnia wymagania standardów dokładności ASPRS dla cyfrowych ortofotomap klasy III ** właściwa dokładność jest zależna od warunków oświetleniowych i mapowanych powierzchni, wysokości przelotu, użytego oprogramowania i innych czynników. |
---|---|
Terenowa wielkość piksela (GSD) | (H/36.5) cm/piksel, H: pułap w metrach w stosunku do mapowanego obiektu |
Efektywność otrzymywania danych | Maks obszar – ok. 1 km² na jeden przelot (na wysokości 182 m, GSD ok. 5 cm/piksel, spełnione wymagania standardów dokładności ASPRS dla cyfrowych ortofotomap klasy III) |
SYSTEM POZYCJONOWANIA OPTYCZNEGO
Dopuszczalna prędkość | ≤ 50 km/h na 2 m nad ziemią, dobre oświetlenie |
---|---|
Wysokość wykrycia | 0 – 10 m |
Odległość wykrycia | 0 – 10 m |
Zakres wykrycia przeszkód | 0.7-30 m |
Pole widzenia (FOV) | Sensor przedni / tylny: 60° (poziomo), ±27° (pionowo) Sensor dolny: 70° (przód – tył), 50° (lewo – prawo) |
Częstotliwość pomiaru | Sensor przedni / tylny:10 Hz; Sensor dolny: 20 Hz |
Środowisko pracy | Powierzchnie z wyraźną fakturą, dobre oświetlenie (> 15 lux) |
KAMERA
Sensor | 1″ CMOS; Efektywne piksele: 20M |
---|---|
Optyka | FOV 84°;8.8 mm / 24 mm(35 mm, ekwiwalent: 24 mm); f/2.8 – f/11, auto focus at 1 m – ∞ |
Zasięg ISO | Video:100-3200(Auto) 100-6400(Manual); Photo:100-3200(Auto) 100-12800(Manual) |
Prędkość migawki mechanicznej | 8 – 1/2000 s |
Prędkość migawki elektronicznej | 8 – 1/8000 s |
Maks. rozmiar obrazu | 4864×3648(4:3); 5472×3648(3:2) |
Nagrywanie Video | H.264,4K:3840×2160 30p |
Format Foto | JPEG |
Format Video | MOV |
Obsługiwane systemy plików | FAT32(≤ 32 GB); exFAT(> 32 GB) |
Obsługiwane karty SD | MicroSD, Maks. pojemność: 128 GB. Wymagana klasa 10 lub UHS-1, wymagana prędkość zapisu ≥15 MB/s |
Temp. pracy | 0° – 40℃ |
AKUMULATOR (PH4-5870MAH-15.2V)
Pojemność | 5870mAh |
---|---|
Napięcie | 15.2V |
Typ baterii | LiPo 4S |
Energia | 89.2 Wh |
Waga | 468 g |
Temp. ładowania | -10° – 40℃ |
Maks. moc ładowania | 160W |
GNSS
Pojedyncza częstotliwość, moduł GNSS | GPS+GLONASS |
---|---|
Wykorzystywana częstotliwość: Pionowo 1.5 cm + 1 ppm; 1 ppm oznacza 1mm dopuszczalnego błędu za każdy km prędkości urządzenia (wartość uśredniona). |
GIMBAL
Stabilizacja | 3-osiowa (tilt, roll, yaw) |
---|---|
Pitch | -90° do +30° |
Maks. prędkość obrotu | 90°/s |
Zakres wibracji kątowej | ±0.02° |
PODCZERWIEŃ
Zasięg wykrycia przeszkód | 0.2 – 7 m |
---|---|
Pole widzenia (FOV) | 70°(poziomo) ±10°(pionowo) |
Częstotliwość pomiaru | 10 Hz |
Środowisko pracy | Powierzchnia odbijająca sygnał rozproszony, współczynnik odbicia > 8% (ściany, ludzie, drzewa itp.) |
APARATURA STERUJĄCA
Częstotliwość pracy | 2.400 GHz – 2.483 GHz |
---|---|
Moc nadajnika (EIRP) | 2.4 GHz CE:< 20 dBm |
Maks. zasięg transmisji | CE: 5 km (teren otwarty, wolny od zakłóceń) |
Zapotrzebowanie na prąd | 16 W (średnio) |
Wyświetlacz | 5.5-calowy, 1920×1080, 1000 cd/m², system operacyjny Android pamięć 4G RAM+16G ROM |
Temp. pracy | 0° – 40℃ |
ŁADOWARKA (PH4C160)
Napięcie | 17.4V |
---|---|
Moc znamionowa | 160W |
